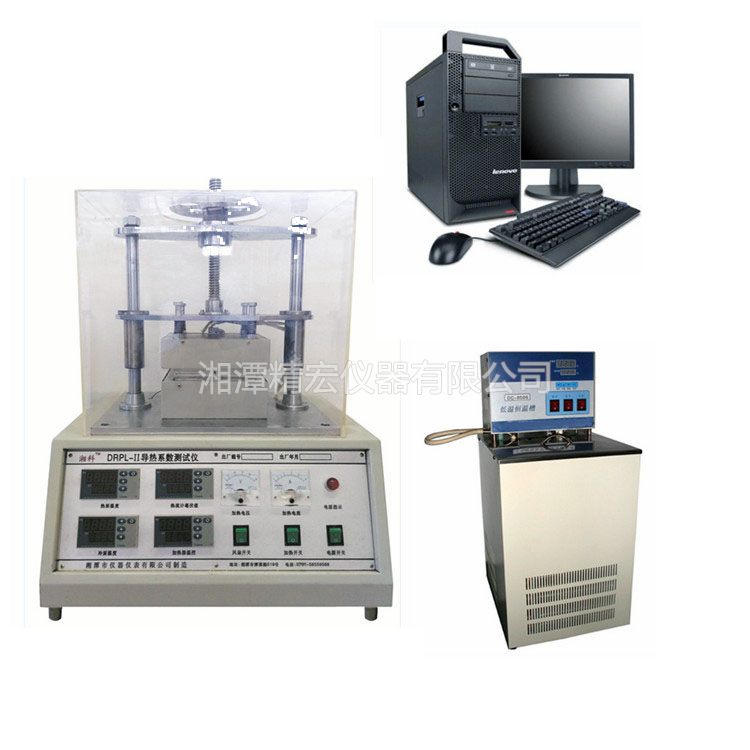

DRPL-II平板熱流計導熱系數儀
DRPL-II系列導熱系數測試儀（防護平板熱流計法）
本儀器采用國際上流行的熱流計檢測導熱系數方法，配計算機實現全自動檢測，是在我公司原DRPL-1基礎上重新優化設計而成，適應各種常見材料導熱系數的測試要求。
本儀器基于穩態平板法測試原理，在熱面加入穩定的熱面溫度，熱量通過試樣傳遞到冷面，測量傳遞的熱流，再根據試樣的厚度和傳熱面積可計算導熱系數和熱阻。此測試方法簡便，快捷，重復性好。非常適用于材料傳熱方面的研究和開發?？捎糜谒芰?、橡膠、石墨、保溫材料等測試，廣泛應用在大專院校、科研院所、質檢、廠礦。
本儀器參考標準：ASTM E1530-06用保護的熱流計技術評定材料的耐傳熱性能的測試標準、GB/T29313-2012電氣絕緣材料熱傳導性能試驗方法、ASTM C518-04用熱流計法測定穩態熱通量和熱傳遞特性的試驗方法；GB10295-2008絕熱材料穩態熱阻及有關特性的測定（熱流計法）。
二、主要技術參數
|
序號
|
主要參數
|
DRPL-2
|
DRPL-2A
|
DRPL-2B
|
DRPL-2C
|
|
1
|
導熱系數范圍
|
板狀樣0.001-5W/mk；圓柱狀樣3-500W/mk
|
5-1000W/mk
|
|
2
|
測試精度
|
優于5％
|
優于4％
|
優于4％
|
優于5％
|
|
3
|
熱板溫控
|
室溫—99.99℃
|
室溫—150.00℃
或室溫—300.00℃
|
室溫—150.00℃
或室溫—300.00℃
|
室溫—150.00℃
或室溫—300.00℃
|
|
4
|
冷面溫度
|
強制風冷
|
強制風冷
|
恒溫槽5--90℃
(根據溫度選配)
|
恒溫槽5--90℃
(根據溫度選配)
|
|
5
|
測試面尺寸
|
150*150mm
|
φ60（或φ80）mm
|
φ60（或φ80）mm
|
裝夾樣品寬60mm
|
|
6
|
實驗時間
|
約3小時
|
約3小時
|
約1.5小時
|
約1.5小時
|
|
7
|
護熱裝置
|
無
|
有
|
有
|
有
|
|
8
|
熱流量范圍
|
0.5-2000W/m2，分辮率0.25 W/m2。
|
|
9
|
測控系統
|
計算機自動測試
|
|
10
|
電源
|
220V；50Hz；功率小于1KW（不含恒溫槽）
|
|
11
|
熱流計
|
采用WPY熱流計，熱流參數23.26w/m2*mV。
|
|
12
|
其它
|
采用有機玻璃防風罩，可直接觀察實驗過程。
|
|
13
|
配置
|
含DRPL-2測試主機壹臺，軟件壹套，有機玻璃防風罩壹個，需方自備電腦及打印機。
|
含DRPL-2A測試主機壹臺，軟件壹套，有機玻璃防風罩壹個，需方自備電腦及打印機。
|
含DRPL-2B測試主機壹臺，軟件壹套，有機玻璃防風罩壹個，高精度恒溫水槽壹臺，需方自備電腦及打印機。
|
含DRPL-2C測試主機壹臺，軟件壹套，有機玻璃防風罩壹個，高精度恒溫水槽壹臺，裝樣夾具壹套，需方自備電腦及打印機。
|
注：DRPL-2C型號儀器是專測高導熱薄板樣（金屬片、石墨片等）的儀器。
|
