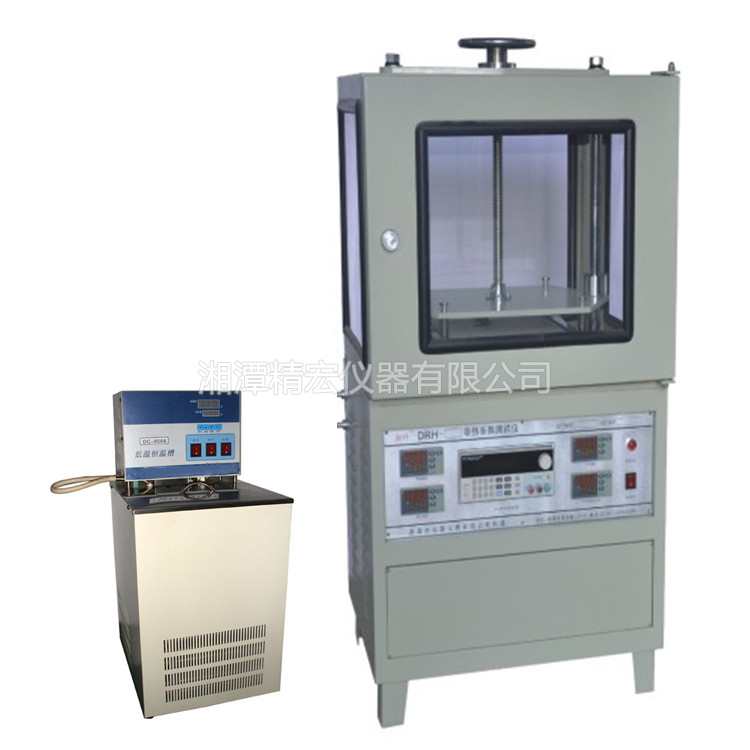

DRH系列單平板導熱系數測試儀(護熱平板法)

一、概述：

材料的熱導率是研究材料熱物理性能的一個重要參數指標。該系列儀器采用護熱平板法的原理，滿足了材料檢測研究部門對材料導熱系數的高精度測試要求。主要測試塑料、玻璃、纖維、混凝土、建筑保溫材料、泡沫板、粉狀等材料。廣泛應用在大中院校，科研單位，質檢和生產企業等部門。

儀器參考標準：

GB/10294-2008、ISO8302：1991(絕熱材料穩態熱阻及有關特性的測定 防護熱板法)、

GB/T3392-1982《塑料導熱系數試驗方法，護熱平板法》、

GB/T3139(纖維增強塑料導熱系數試驗方法)(玻璃鋼導熱系數試驗方法)等。

二、主要技術性能

1、導熱系數范圍： 0.0010～3.0000w/m·k，顯示四位小數;

2、測試精度：≤±3%;重復性：≤±1%；

3、熱面溫度范圍：室溫～95℃，分辯率0.01℃。

4、冷面溫度范圍：0～60℃，分辯率0.01℃，采用恒溫水槽控制（標準規格）。

注：另可根據客戶要求選配低溫檢測，如-20℃～60℃、-30℃～60℃、-40℃～60℃等規格，費用另計。

5、電源：220V/50HZ；功率≤2KW。

6、量熱電源： 電壓0-30V，分辯0.0001V；電流0-3A，分辯率0.0001A。

7、連接計算機自動測試，數據處理，并生成檢測報告，實現數據打印輸出。

8、試樣尺寸要求：

DRH-III           　 　200×200×(5-20)(mm) ；

DRH-300、DRH-ZD-300  　300×300×(10-50)(mm) ;

DRH-400、DRH-ZD-400　　 400×400×(10-80)(mm) ;

DRH-600、DRH-ZD-600　　 600×600×(10-100)(mm) ;

三：儀器裝置簡介

儀器由高精度穩壓電源，測溫儀表, 中心量熱板加熱器，護熱板加熱器，恒溫水槽 ，計算機測試系統組成。

1、測試頭部分：量熱板、護熱板、冷板。

2、加熱系統：護熱板溫度加熱器和計量功率加熱器。

3、冷板溫度控制：恒溫水槽。

4、測溫系統：采用數顯高精度儀表，保證其精度和穩定性，并實現零點內部補償。

5、計量功率采用高精度穩壓電源加熱，精度優于0.1%。

6、計算機測試部件：計算機，通訊組件及測試軟件.

DRH-ZD系列規格帶自動加壓、自動測厚功能，檢測不同壓力狀態下的導熱系數及熱阻，非常適用于有壓縮性的材料：

a、采用高精度位移傳感器并連接計算機自動測厚,測量范圍0---50mm,分辨率0.01mm;

b、可自動加壓，檢測不同壓力狀態下的導熱系數，加壓范圍0---1000N可調，分辨率0.1N。

配置：含DRH測試主機壹臺，軟件壹套，高精度恒溫水槽壹臺，品牌臺式電腦壹臺（按合同配置）。
